Aplikasi Mesin Kneader Karet dalam Pengolahan Senyawa Kabel

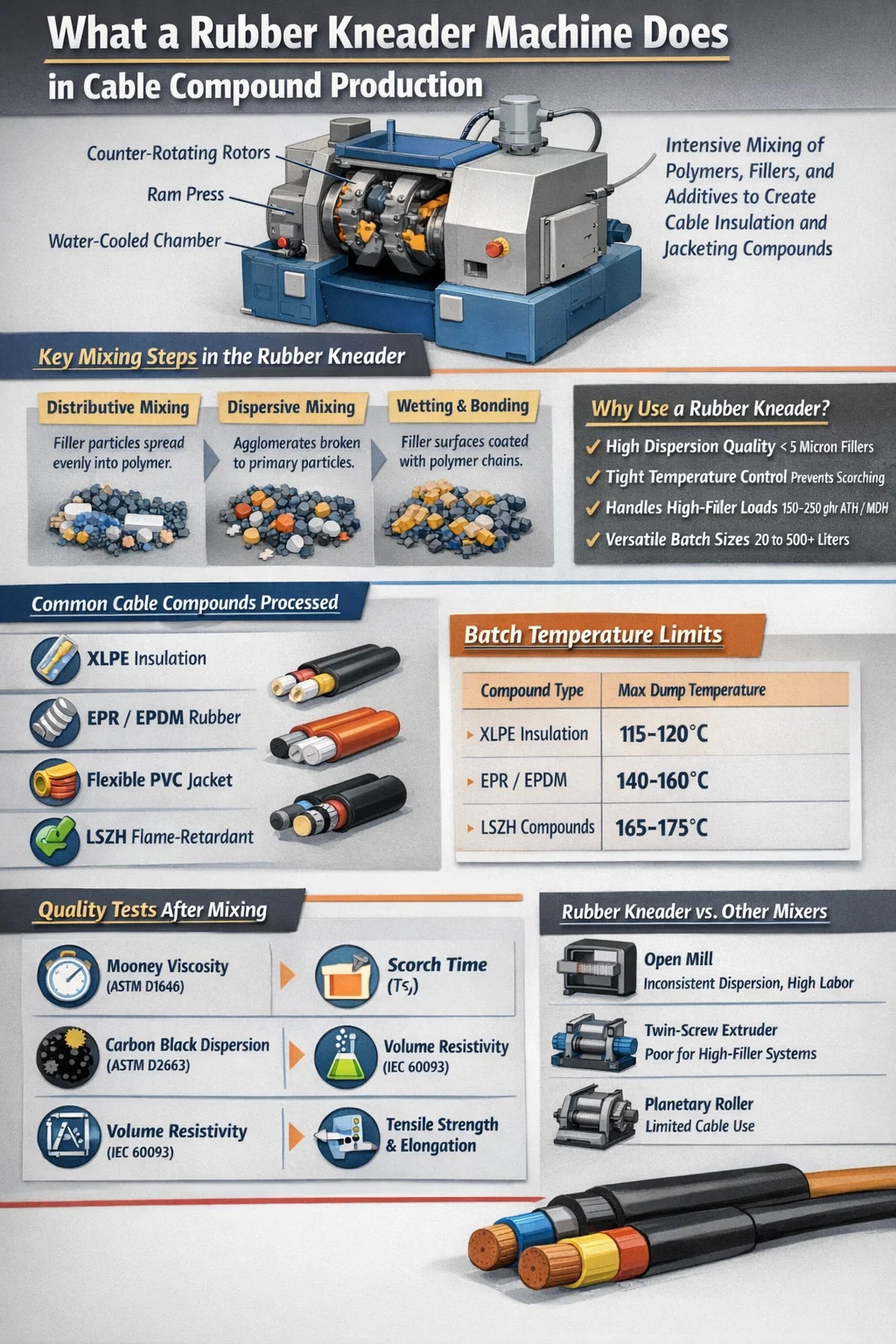

Apa sebuah Pengaduk Karet Mesin Sebenarnya Melakukan Produksi Senyawa Kabel

Mesin pengaduk karet—juga disebut pengaduk internal atau pengaduk dispersi—adalah peralatan pencampur inti yang digunakan untuk mengubah bahan dasar karet atau polimer mentah menjadi senyawa kabel jadi yang siap untuk diekstrusi. Dalam pembuatan kabel, senyawa tersebut harus memenuhi persyaratan listrik, mekanik, dan termal yang ketat. Pengaduk karet mencapai hal ini dengan menerapkan tegangan geser, kompresi, dan panas yang kuat untuk memadukan elastomer, bahan pengisi, bahan pemlastis, antioksidan, penghambat api, dan bahan vulkanisasi menjadi massa yang seragam dan dapat diproses.

Jawaban langsungnya: mesin pengaduk karet sangat diperlukan dalam pemrosesan kompon kabel karena tidak ada teknologi pencampuran batch lain yang memberikan kombinasi kualitas dispersi, kontrol termal, dan kapasitas keluaran yang sama untuk sistem elastomer dengan viskositas tinggi. Pencampuran pabrik terbuka tidak dapat menandingi lingkungan pencampuran yang tertutup dan terkendali. Mixer kontinyu sekrup kembar tidak memiliki fleksibilitas untuk produksi multi-resep jangka pendek yang khas pada fasilitas kompon kabel.

Senyawa insulasi dan pelapis kabel biasanya mengandung 15 hingga 30 bahan individual. Mendispersikan setiap bahan—terutama karbon hitam, silika, dan bahan pengisi tahan api—ke tingkat partikel primer di bawah 5 mikron akan secara langsung menentukan apakah kabel yang sudah jadi lolos pengujian kekuatan dielektrik, uji penuaan, dan standar perambatan api seperti IEC 60332 atau UL 1666. Geometri rotor pengaduk karet menghasilkan energi mekanik yang diperlukan untuk memecah aglomerat dan membasahi permukaan pengisi dengan rantai polimer, suatu tugas yang tidak dapat dilakukan secara konsisten dengan pendekatan pencampuran yang lebih sederhana.

Jenis Compound Kabel Inti Diproses dengan Rubber Kneader

Produsen kabel bekerja dengan berbagai kelompok senyawa elastomer dan termoplastik-elastomer. Masing-masing mesin memiliki tuntutan yang berbeda terhadap peralatan pencampur, dan mesin pengaduk karet menangani semuanya secara rutin.

Senyawa Isolasi Berbasis XLPE dan PE

Senyawa polietilen ikatan silang (XLPE) untuk kabel listrik tegangan menengah dan tinggi memerlukan lingkungan pencampuran yang sangat bersih dan manajemen suhu yang tepat. Bahan pengikat silang peroksida mulai terurai di atas 120°C, sehingga pengaduk karet harus menjaga suhu batch di bawah ambang batas ini selama penggabungan. Sistem pengaduk berpendingin air modern mencapai suhu permukaan rotor yang stabil dalam kisaran ±3°C, mencegah gosong dini sambil tetap mencapai dispersi pengisi secara menyeluruh dalam batch yang berkisar antara 50 hingga 500 liter.

Senyawa Isolasi EPR dan EPDM

Senyawa karet etilen-propilena (EPR) dan monomer etilen-propilena-diena (EPDM) banyak digunakan untuk kabel tegangan menengah (1 kV hingga 35 kV) dan kabel pertambangan karena sifat listriknya yang sangat baik dan ketahanan terhadap ozon. Senyawa ini biasanya mengandung 60 hingga 100 bagian per seratus karet (phr) dari tanah liat yang dikalsinasi atau silika yang diolah, sehingga memerlukan kecepatan ujung rotor yang tinggi—seringkali 40 hingga 60 rpm—dan siklus pencampuran yang diperpanjang 8 hingga 14 menit per batch. Pengaduk karet dengan faktor pengisian 0,65 hingga 0,75 mengoptimalkan kerja geser pada sistem pengisi yang kaku dan tinggi ini.

Senyawa PVC untuk Jaket Kabel Fleksibel

Meskipun PVC adalah senyawa jaket kabel PVC termoplastik dan fleksibel yang mengandung 40 hingga 80 phr bahan pemlastis (biasanya DINP atau DIDP) berperilaku reologi seperti karet selama pencampuran dan mendapat manfaat besar dari pemrosesan pengaduk internal. Pengaduk karet membuat resin PVC menjadi gel dengan pemlastis dengan cepat dan seragam, menyerap bahan penstabil, bahan pengisi, dan pigmen dalam sekali jalan. Hal ini menghasilkan senyawa homogen dengan kekerasan Shore A yang konsisten—biasanya 60 hingga 80—yang sangat penting untuk kabel yang harus lulus pengujian tekukan dingin pada suhu −15°C atau lebih rendah.

Senyawa Karet Silikon untuk Kabel Suhu Tinggi

Kabel karet silikon dinilai dapat beroperasi terus-menerus pada suhu 150°C hingga 200°C melayani aplikasi pemanas otomotif, ruang angkasa, dan industri. Gum polidimetilsiloksan yang dipadukan dengan silika berasap (biasanya 25 hingga 45 phr) dan bahan penghubung silan memerlukan tindakan pencampuran yang lembut namun menyeluruh dari alat pengaduk karet. Pencampuran silikon yang berlebihan akan merusak rantai polimer dan mengurangi viskositas senyawa secara permanen, sehingga mesin pengaduk yang digunakan untuk silikon diprogram dengan waktu siklus yang dikontrol secara ketat dan kecepatan rotor yang lebih rendah yaitu 15 hingga 30 rpm.

Senyawa Tahan Api (FR) dan Rendah Asap Nol Halogen (LSZH).

Senyawa kabel LSZH—wajib dalam instalasi kereta api, metro, pembuatan kapal, dan bangunan umum berdasarkan standar seperti EN 50399 dan IEC 60332-3—mengandung 150 hingga 250 phr mineral penghambat api seperti aluminium trihidrat (ATH) atau magnesium hidroksida (MDH). Pemuatan pengisi yang sangat tinggi ini melampaui batas peralatan pencampur mana pun. Pengaduk karet secara efektif merupakan satu-satunya pengaduk batch yang mampu menggabungkan tingkat pengisi ini ke dalam matriks elastomer EVA, EBA, atau poliolefin sambil mempertahankan reologi senyawa yang dapat diterima. Desain rotor dengan geometri tangensial atau intermeshing dipilih secara khusus untuk aplikasi ini, dengan waktu siklus 10 hingga 18 menit dan suhu batch dijaga secara hati-hati di bawah 170°C untuk mencegah dehidrasi ATH.

Bagaimana Mesin Kneader Karet Menangani Formulasi Kabel Pengisi Tinggi

Tantangan teknis terbesar dalam pemrosesan kompon kabel adalah menggabungkan pengisi padat dalam jumlah besar—karbon hitam untuk lapisan semikonduktif, ATH/MDH untuk penghambat api, tanah liat untuk isolasi EPR—tanpa menciptakan aglomerat yang tersebar buruk atau menurunkan matriks polimer. Pengaduk karet mengatasi hal ini melalui tiga mekanisme berurutan:

1. Pencampuran distributif: Rotor yang berputar berlawanan membagi dan menggabungkan kembali bahan batch berulang kali, menyebarkan partikel pengisi ke seluruh volume polimer. Hal ini terjadi terutama pada 2 sampai 4 menit pertama siklus pencampuran ketika bahan pengisi masih menggumpal.
2. Pencampuran dispersif: Ketika kecepatan rotor meningkat atau tekanan ram menjatuhkan material ke dalam celah rotor, tegangan geser yang melebihi kekuatan kohesif aglomerat pengisi akan memecahnya. Ini adalah fase penting untuk mencapai dispersi tingkat dielektrik dalam senyawa insulasi.
3. Kimia pembasahan dan permukaan: Pencampuran yang berkelanjutan mendorong rantai polimer ke permukaan pengisi yang baru terbuka, menstabilkan dispersi dan mencegah aglomerasi ulang selama pemrosesan selanjutnya. Bahan penggandeng ditambahkan selama pencampuran bahan pengisi yang mengikat secara kimia ke polimer, sehingga meningkatkan kinerja mekanik dan listrik senyawa secara permanen.

Untuk senyawa LSZH tipikal yang mengandung 200 phr MDH dalam matriks EBA, pengaduk karet harus menghasilkan energi pencampuran spesifik 0,10 hingga 0,18 kWh/kg untuk mencapai target dispersi. Sistem kontrol pengaduk adonan modern melacak masukan energi secara real-time dan menggunakannya sebagai kriteria titik akhir utama—jauh lebih andal dibandingkan waktu saja.

Kontrol Suhu dalam Pengoperasian Kneader Karet untuk Senyawa Kabel

Suhu merupakan parameter yang paling sering menyebabkan kegagalan kompon kabel. Terlalu rendah, dan bahan pengisi tidak menyebar; terlalu tinggi, dan hangus, degradasi polimer, atau dehidrasi pengisi akan merusak batch. Sistem manajemen suhu pengaduk karet harus menangani panas yang dihasilkan oleh kerja mekanis dan panas yang harus dihilangkan untuk melindungi bahan-bahan sensitif.

Mesin pengaduk karet modern mencapai jendela suhu yang ketat ini melalui kontrol suhu multi-zona: dinding ruang pencampuran, poros rotor, dan ram dikontrol suhunya secara independen menggunakan sirkulasi air atau oli. Termokopel inframerah atau kontak yang ditempatkan di beberapa titik di dalam ruangan memberikan data real-time kepada PLC untuk menyesuaikan laju aliran pendinginan atau kecepatan rotor secara otomatis.

Pemilihan Geometri Rotor untuk Pencampuran Senyawa Kabel

Rotor adalah jantung dari setiap mesin pengaduk karet, dan pilihan geometri rotor sangat mempengaruhi kualitas kompon dalam aplikasi kabel. Tiga keluarga rotor utama digunakan:

Rotor Tangensial (Non-Intermeshing)

Rotor tangensial berputar berlawanan arah tanpa sayap rotor melewati volume sapuan satu sama lain. Konfigurasi ini memberikan volume bebas yang lebih besar—faktor pengisian hingga 0,80—dan menangani senyawa pengisi yang sangat kaku dan tinggi tanpa puncak torsi yang berlebihan. Untuk senyawa LSZH dengan pengisi mineral 200 phr, rotor tangensial umumnya lebih disukai. Desain tangensial klasik 2 sayap dan 4 sayap tetap menjadi standar di pabrik kabel di seluruh dunia, dengan geometri 4 sayap menawarkan penggabungan pengisi bubuk yang lebih cepat.

Rotor yang Berhubungan

Rotor yang saling bertautan melewati zona satu sama lain, menciptakan celah rotor yang lebih sempit dan menghasilkan tegangan geser yang lebih tinggi. Hal ini menjadikannya sangat baik untuk tugas pencampuran dispersif—mengurai aglomerat karbon hitam dalam senyawa kabel semikonduktif, misalnya, di mana pencapaian permukaan halus dan bebas rongga pada lapisan ekstrusi sangat penting untuk kinerja kabel tegangan tinggi. Rotor intermeshing juga cenderung bekerja lebih dingin karena pertukaran material antar rotor menjadi lebih efisien, sehingga meningkatkan perpindahan panas. Namun, kurang cocok untuk formulasi LSZH dengan pengisi ultra tinggi karena keterbatasan torsi.

PES (Polyethylene Silicone) dan Profil Rotor Spesialis

Untuk pemrosesan kompon kabel silikon, profil rotor geser rendah khusus dengan jarak bebas lebih besar mencegah degradasi mekanis destruktif pada karet silikon. Beberapa produsen menawarkan sistem rotor modular yang memungkinkan satu pengaduk karet untuk dikonfigurasikan ulang di antara jenis rotor seiring perubahan bauran produk—keuntungan operasional yang signifikan di pabrik kabel yang memproduksi beberapa rangkaian senyawa pada peralatan yang sama.

Desain Siklus Pencampuran dan Parameter Proses untuk Senyawa Kabel

Siklus pencampuran senyawa kabel dalam pengaduk karet bukanlah operasi sederhana "tambahkan semuanya dan campur". Urutan dan waktu penambahan bahan secara langsung menentukan kualitas dispersi dan keamanan hangus. Siklus yang dirancang dengan baik untuk senyawa insulasi EPR tegangan menengah biasanya mengikuti struktur berikut:

1. Tahap 1 – Pengunyahan polimer (0–2 menit): Bal EPR atau EPDM dimuat dan ram diturunkan. Rotor bekerja pada kecepatan 30–40 rpm untuk melunakkan dan memecah polimer, mengurangi viskositas awal dan mempersiapkan matriks untuk menerima bahan pengisi. Suhu batch biasanya mencapai 80–100°C.
2. Tahap 2 – Penggabungan pengisi (2–7 menit): Tanah liat terkalsinasi, silika, dan karbon hitam (untuk kualitas semikonduktif) ditambahkan secara bertahap atau sekaligus tergantung pada volume pengisi. Tekanan ram ditingkatkan menjadi 3–5 bar untuk memaksa pengisi masuk ke dalam polimer yang melunak. Kecepatan rotor dapat meningkat hingga 50–60 rpm selama fase ini. Suhu naik hingga 120–140°C karena gesekan.
3. Tahap 3 – Penambahan minyak dan plasticizer (7–9 menit): Minyak dan pemlastis parafin atau naftenat disuntikkan melalui sistem takaran cair. Hal ini menurunkan viskositas senyawa dan mendistribusikan aditif ke seluruh matriks polimer pengisi.
4. Tahap 4 – Sapuan pendinginan (9–11 menit): Kecepatan rotor dikurangi, aliran air pendingin dimaksimalkan, dan suhu batch diturunkan di bawah 110°C sebelum bahan kuratif ditambahkan.
5. Tahap 5 – Penambahan kuratif dan homogenisasi akhir (11–14 menit): Sistem pengawetan sulfur atau peroksida, akselerator, dan antioksidan ditambahkan dan dicampur. Titik akhir ditentukan oleh masukan energi spesifik yang mencapai nilai target, biasanya 0,12–0,16 kWh/kg untuk jenis senyawa ini. Batch tersebut kemudian dibuang ke pabrik pelepasan atau konveyor di bawahnya.

Pendekatan bertahap ini mencegah gosong, memastikan pemerataan setiap bahan, dan menghasilkan senyawa dengan viskositas Mooney (ML 1 4 pada 100°C) secara konsisten dalam ±3 unit spesifikasi Mooney—tingkat konsistensi batch-to-batch yang tidak dapat dicapai oleh pencampuran di pabrik terbuka.

Parameter Kontrol Kualitas Diukur Setelah Pengolahan Kneader Karet

Setiap batch yang keluar dari mesin pengaduk karet harus divalidasi sebelum dipindahkan ke ekstrusi. Kontrol kualitas senyawa kabel melibatkan pengujian reologi dan listrik.

• Viskositas Mooney (ASTM D1646): Mengukur perilaku aliran majemuk. Viskositas di luar spesifikasi menyebabkan ketidakstabilan dimensi ekstrusi. Jendela spesifikasi umum: ±5 unit Mooney di sekitar nilai target.
• Waktu Hangus (Ts2, ASTM D2084): Memastikan bahwa tidak terjadi vulkanisasi dini selama pencampuran pengaduk. Untuk senyawa EPR, Ts2 biasanya harus melebihi 8 menit pada suhu 135°C untuk memungkinkan pemrosesan ekstrusi yang aman.
• Resistivitas Volume (IEC 60093): Untuk senyawa insulasi, resistivitas volume harus melebihi 10¹³ Ω·cm pada suhu kamar. Untuk senyawa semikonduktif, harus berada dalam kisaran 1–500 Ω·cm. Kualitas dispersi dari alat pengaduk merupakan variabel dominan yang mengendalikan nilai ini.
• Dispersi Karbon Hitam (ASTM D2663): Mikroskop optik atau pemindaian mikroskop elektron dari sampel mikrotom menilai dispersi pada skala 1–5. Tingkat 4 atau lebih baik (kurang dari 5% aglomerat yang tidak tersebar di atas 10 μm) biasanya diperlukan untuk isolasi kabel tegangan menengah.
• Kepadatan dan Konten Pengisi: Mengonfirmasi bahwa bahan pengisi telah tercampur sempurna selama pencampuran pengaduk. Penyimpangan kepadatan yang signifikan dari spesifikasi menunjukkan kesalahan pencampuran atau pemuatan bahan yang tidak lengkap.
• Kekuatan Tarik dan Perpanjangan Putus (IEC 60811-1): Diukur pada plak uji yang telah disembuhkan. Nilai tarik yang terlalu kecil menunjukkan interaksi polimer-pengisi yang buruk akibat dispersi pengaduk yang tidak memadai.

Pemilihan Kapasitas dan Skala Mesin Kneader Karet untuk Pabrik Kabel

Mesin pengaduk karet untuk pengolahan kompon kabel tersedia dalam berbagai kapasitas, mulai dari unit laboratorium 0,5 liter hingga mesin produksi 650 liter atau lebih. Memilih ukuran mesin yang tepat memerlukan keseimbangan ukuran batch, waktu siklus, tingkat konsumsi jalur ekstrusi hilir, dan strategi manajemen inventaris.

Pabrik kabel yang menjalankan dua ekstruder 90mm untuk kabel EPR tegangan menengah dengan output gabungan 600 kg/jam akan memerlukan sekitar 10 batch per jam dari mesin pengaduk 75 liter yang memproduksi batch 60 kg per siklus 6 menit, atau 3 batch per jam dari mesin pengaduk 200 liter yang memproduksi batch 130 kg per siklus 10 menit. Alat pengaduk adonan yang lebih besar biasanya unggul dalam hal efisiensi energi per kilogram campuran, namun unit yang lebih kecil menawarkan pergantian resep yang lebih cepat untuk pabrik dengan variasi produk yang tinggi.

Otomatisasi dan Kontrol Proses dalam Sistem Kneader Karet Modern

Mesin pengaduk karet saat ini sudah jauh berbeda dengan mesin pengaduk batch yang dikontrol secara manual pada dua dekade lalu. Jalur pengaduk yang sepenuhnya otomatis untuk produksi kompon kabel mengintegrasikan beberapa lapisan kontrol dan manajemen data yang secara langsung meningkatkan konsistensi kompon dan mengurangi limbah.

Sistem Dosis Bahan Gravimetri

Hopper timbang otomatis dan pompa takaran cairan mengumpankan masing-masing bahan ke mesin pengaduk karet hingga ±0,1% dari berat target. Hal ini menghilangkan sumber terbesar variasi batch-to-batch dalam operasi pencampuran manual. Untuk sambungan kabel yang muatan karbon hitamnya harus dijaga pada ±0,5 phr untuk mempertahankan resistivitas volume yang konsisten pada lapisan semikonduktif, presisi ini bukanlah suatu pilihan—hal ini sangat penting.

Kontrol Titik Akhir Pencampuran Berbasis Energi

Daripada menjalankan setiap batch dalam waktu yang tetap, sistem kontrol pengaduk adonan modern menghitung energi spesifik kumulatif (kWh/kg) secara real-time dan membuang batch ketika target energi tercapai—terlepas dari apakah hal tersebut memerlukan waktu 10 menit atau 14 menit pada hari tertentu. Pendekatan ini secara otomatis mengkompensasi suhu sekitar, variasi viskositas bahan mentah, dan keausan rotor, sehingga menghasilkan dispersi yang lebih konsisten dibandingkan kontrol berbasis waktu saja. Studi di lingkungan industri menunjukkan bahwa kontrol titik akhir energi mengurangi penyebaran viskositas Mooney sebesar 30–50% dibandingkan dengan siklus pencampuran waktu tetap.

Manajemen Resep dan Ketertelusuran

Sistem SCADA atau MES yang terintegrasi menyimpan ratusan resep senyawa dan mencatat semua parameter proses—profil suhu, kecepatan rotor, masukan energi, suhu pembuangan, berat batch—untuk setiap batch yang diproduksi. Ketertelusuran batch ini wajib bagi produsen kabel yang memasok kabel listrik tingkat utilitas, di mana laboratorium pengujian memerlukan dokumentasi proses yang lengkap beserta laporan pengujian kabel yang telah selesai.

Integrasi Ekstraksi Debu dan Asap

Karbon hitam, MDH, ATH, dan debu silika menimbulkan risiko kesehatan kerja dan ledakan yang serius. Instalasi pengaduk karet untuk pemrosesan kompon kabel mengintegrasikan ekstraksi vakum ram-top, pengumpulan debu tingkat hopper, dan sistem ventilasi ruang untuk menjaga kualitas udara tempat kerja dalam batas paparan yang diizinkan. Ini adalah area di mana sifat pengaduk adonan yang tertutup sudah memberikan keuntungan dibandingkan pencampuran gilingan terbuka dari sudut pandang penahanan debu.

Masalah Pemrosesan Umum pada Pencampuran Cable Compound Kneader dan Cara Mengatasinya

Bahkan dengan peralatan yang terpelihara dengan baik dan kontrol otomatis, pemrosesan sambungan kabel dengan mesin pengaduk karet masih mengalami masalah berulang. Memahami akar permasalahan memungkinkan para insinyur proses untuk mengatasinya secara sistematis.

Hangus Selama Pencampuran

Vulkanisasi dini di dalam mesin pengaduk adalah cacat pencampuran yang paling merugikan—seluruh kumpulan senyawa harus dibuang dan ruang dibersihkan, sehingga kehilangan bahan dan waktu produksi. Scorch paling sering diakibatkan oleh penambahan kuratif yang tertunda (kuratif ditambahkan saat kompon terlalu panas), kegagalan sistem pendingin, atau kecepatan rotor yang berlebihan selama tahap penggabungan kuratif. Pencegahan: terapkan kontrol gerbang suhu yang ketat (suhu pembuangan masterbatch di bawah 100°C sebelum penambahan kuratif), verifikasi suhu air pendingin dan laju aliran pada awal shift, dan audit kalibrasi sensor suhu pengaduk karet setiap tiga bulan.

Dispersi Karbon Hitam yang Buruk dalam Senyawa Semikonduktif

Lapisan kabel semikonduktif harus memiliki karbon hitam yang halus dan tersebar dengan baik untuk mencegah konsentrasi tegangan listrik pada layar konduktor atau antarmuka layar isolasi, yang menyebabkan kegagalan dini kabel di bawah tegangan tinggi. Dispersi yang buruk pada mesin pengaduk disebabkan oleh masukan energi yang tidak mencukupi, faktor pengisian yang salah, atau penggunaan kadar karbon hitam dengan struktur yang terlalu tinggi (penyerapan DBP tinggi). Solusinya termasuk meningkatkan masukan energi spesifik, memverifikasi faktor pengisian berada dalam kisaran 0,65–0,75, dan mengevaluasi kadar karbon hitam berstruktur lebih rendah jika dispersi masih tidak memadai.

Viskositas Batch Tidak Konsisten

Variasi viskositas Mooney batch-to-batch di atas ±5 unit menyebabkan ketidakstabilan ekstrusi—variasi dimensi pada isolasi kabel, cacat permukaan kulit hiu, atau perubahan tekanan cetakan. Akar penyebabnya mencakup variasi viskositas bahan baku (angka Mooney karet alam dan EPDM bervariasi antar lot bale), penyerapan oli yang tidak lengkap, atau keausan rotor yang meningkatkan jarak bebas efektif seiring berjalannya waktu. Mengatasinya dengan memperketat batas pemeriksaan masuk bahan baku, memverifikasi kalibrasi pompa takaran oli, dan menjadwalkan pengukuran keausan rotor pengaduk karet setiap 3.000 jam pengoperasian.

Aglomerat Pengisi yang Bertahan dari Pencampuran dalam Senyawa LSZH

Dengan pengisi mineral 200 phr, partikel ATH atau MDH dapat membentuk aglomerat kohesif yang tahan terhadap dispersi, terutama jika pengisi telah menyerap kelembapan. Pra-pengeringan ATH atau MDH pada suhu 80°C selama 4–8 jam sebelum pemuatan pengaduk mengurangi pembentukan aglomerat dan dapat meningkatkan resistivitas volume senyawa LSZH akhir sebesar satu urutan besarnya. Alternatifnya, meningkatkan tekanan ram selama penggabungan pengisi—dari 3 bar menjadi 5–6 bar—meningkatkan tegangan geser tekan pada aglomerat dan mempercepat dispersi.

Efisiensi Energi dan Pertimbangan Lingkungan dalam Operasi Kneader Karet

Mesin pengaduk karet merupakan peralatan yang boros energi. Alat pengaduk adonan berkapasitas 250 liter dengan motor penggerak utama 500 kW dapat mengonsumsi 0,12–0,20 kWh energi listrik per kilogram senyawa yang dihasilkan, bergantung pada viskositas senyawa dan waktu siklus. Untuk fasilitas sambungan kabel yang memproduksi 5.000 ton per tahun, hal ini berarti 600.000 hingga 1.000.000 kWh per tahun—biaya listrik dan jejak karbon yang signifikan.

Beberapa strategi mengurangi konsumsi energi pengaduk tanpa mengurangi kualitas senyawa:

• Motor penggerak kecepatan variabel (VSD): Ganti penggerak utama berkecepatan tetap dengan sistem VSD yang memungkinkan kecepatan rotor mengikuti kurva proses dengan tepat. Retrofit VSD biasanya mengurangi konsumsi listrik pengaduk sebesar 15–25%.
• Faktor pengisian yang dioptimalkan: Berlari di bawah faktor pengisian 0,60 akan membuang-buang energi karena material tergelincir di sekitar rotor tanpa menghasilkan geseran produktif. Mengoptimalkan berat batch ke kisaran 0,70–0,75 akan mengurangi energi per kilogram campuran sebesar 10–15%.
• Pemulihan panas dari air pendingin: Air pendingin yang keluar dari ruang pengaduk pada suhu 40–60°C membawa energi panas yang signifikan yang dapat diperoleh kembali melalui penukar panas ke area penyimpanan bahan yang dipanaskan terlebih dahulu atau menyediakan pemanas ruangan di musim dingin.
• Menghilangkan penggilingan ulang masterbatch yang tidak perlu: Beberapa proses penyambungan kabel mencakup langkah penggilingan ulang penggilingan terbuka terpisah setelah pengaduk. Rekayasa siklus pencampuran untuk menghilangkan langkah ini—dengan mencapai target dispersi dalam pengaduk saja—menghilangkan konsumsi energi dan biaya tenaga kerja.

Dari sudut pandang emisi, senyawa kabel yang mengandung penghambat api halogen mengeluarkan asap selama pencampuran suhu tinggi. Pemrosesan senyawa LSZH tidak menimbulkan masalah ini, dan pertumbuhan kabel LSZH dalam proyek infrastruktur di seluruh dunia secara bertahap mengurangi volume senyawa terhalogenasi yang diproses melalui peralatan pengaduk karet secara global.

Persyaratan Perawatan Mesin Kneader Karet pada Service Cable Compound

Pemrosesan kompon kabel sangat menuntut komponen mekanis pengaduk karet karena sifat pengisi mineral yang abrasif, diperlukan tekanan pengisian yang tinggi, dan jadwal pengoperasian berkelanjutan yang khas pada pembuatan kabel. Program pemeliharaan terstruktur sangat penting untuk mencegah downtime yang tidak direncanakan.

• Pengukuran jarak bebas ujung rotor: Setiap 1.000–1.500 jam pengoperasian, atau setiap kali kualitas dispersi mulai menurun, ukur jarak antara ujung rotor dan dinding ruang. Jarak bebas baru yang umum adalah 1–3 mm; jarak bebas yang melebihi 6–8 mm menunjukkan keausan rotor yang memerlukan pembangunan kembali atau penggantian. Rotor yang aus dapat mengurangi intensitas geser dan menurunkan kualitas dispersi.
• Inspeksi segel ram: Segel ram mencegah senyawa keluar dari ruang pencampuran di bawah tekanan ram. Kegagalan segel menyebabkan kontaminasi gabungan pada sistem hidrolik dan potensi bahaya keselamatan. Periksa segel setiap 500 jam; ganti sesuai jadwal berdasarkan waktu setiap 2.000–3.000 jam apa pun kondisinya.
• Pembersihan sirkuit pendingin: Kerak mineral dan pengotoran biologis di sirkuit air pendingin mengurangi efisiensi perpindahan panas, menyebabkan suhu batch meningkat. Siram dan bersihkan sirkuit pendingin setiap 6 bulan, dan proses air pendingin dengan biosida dan penghambat kerak secara terus menerus.
• Segel pintu keluar dan mekanisme penguncian: Pintu drop di bagian bawah ruang pencampuran harus tertutup rapat selama pencampuran untuk menjaga tekanan ram dan mencegah kebocoran senyawa. Periksa pin pengunci dan segel setiap 200 jam dalam layanan LSZH pengisi tinggi.
• Analisis oli gearbox: Kirim sampel oli pelumas gearbox untuk analisis laboratorium setiap 1.000 jam. Jumlah partikel besi atau tembaga yang meningkat menunjukkan keausan bearing atau roda gigi dan memungkinkan adanya intervensi sebelum terjadi kegagalan kotak roda gigi yang parah—yang dapat membuat mesin pengaduk adonan berukuran besar tidak dapat digunakan selama 4–8 minggu selama pengadaan suku cadang.

Pabrik kompon kabel biasanya menganggarkan 3–5% dari harga pembelian alat pengaduk karet setiap tahunnya untuk pemeliharaan terencana , dengan sebagian besar biaya ini disebabkan oleh perbaikan rotor (permukaan aus yang keras dengan tungsten karbida atau lapisan serupa) dan penggantian segel.

Membandingkan Rubber Kneader dengan Teknologi Pencampur Alternatif untuk Senyawa Kabel

Produsen kompon kabel terkadang mengevaluasi alternatif selain mesin pengaduk karet. Memahami di mana alternatif berhasil dan di mana kegagalannya memperjelas mengapa pengaduk adonan tetap dominan dalam aplikasi ini.

Kesimpulan praktis dari perbandingan ini: dalam pembuatan kompon kabel, mesin pengaduk karet dikombinasikan dengan lembaran penggilingan terbuka hilir untuk 80–90% skenario produksi. Pengaduk adonan menghasilkan dispersi yang unggul; pabrik terbuka menyediakan bentuk lembaran yang dibutuhkan oleh sistem pengumpanan ekstruder. Ini adalah teknologi yang saling melengkapi, bukan teknologi pesaing.

Tren yang Membentuk Penggunaan Kneader Karet dalam Pengolahan Senyawa Kabel

Beberapa tren di tingkat industri memengaruhi cara produsen kabel menentukan, mengoperasikan, dan mengoptimalkan peralatan pengaduk karet saat ini dan di masa depan.

Pertumbuhan Permintaan Kabel LSZH

Peraturan bangunan dan konstruksi di Eropa, Timur Tengah, dan Asia-Pasifik secara progresif mewajibkan penggunaan kabel LSZH di infrastruktur publik. Pasar kabel LSZH global berkembang dengan kecepatan 7–10% per tahun di beberapa wilayah. Bagi produsen pengaduk karet, hal ini berarti meningkatnya permintaan akan mesin torsi tinggi yang mampu memproses senyawa pengisi mineral 200 phr—sebuah aplikasi yang menuntut secara teknis dan lebih mengutamakan peralatan premium yang dirancang khusus dibandingkan alternatif berbiaya rendah.

Senyawa Kabel Kendaraan Listrik

Kabel pengisi daya EV dan kabel harness kendaraan bertegangan tinggi memerlukan senyawa yang menggabungkan fleksibilitas tinggi (untuk pembengkokan berulang kali), tahan panas (125°C atau lebih tinggi), dan tahan bahan kimia terhadap cairan otomotif. Karet silikon dan senyawa poliolefin ikatan silang yang diproses pada mesin pengaduk karet melayani pasar ini. Seiring dengan skala produksi kendaraan listrik secara global, permintaan gabungan untuk kabel khusus ini berkembang pesat, sehingga menambah kapasitas pengaduk adonan ke dalam layanan.

Optimasi Proses Digital dan Pencampuran Berbantuan AI

Beberapa fasilitas kompon kabel berwawasan ke depan menerapkan model pembelajaran mesin yang memprediksi viskositas Mooney batch secara real-time dari data torsi dan suhu pengaduk, sehingga sistem kontrol dapat menyesuaikan kecepatan rotor atau memperpanjang siklus pencampuran sebelum dibuang—daripada menemukan viskositas di luar spesifikasi selama pengujian pasca-batch. Pengguna awal sistem ini melaporkan peningkatan hasil first-pass sebesar 2–4 poin persentase dan pengurangan tingkat sisa gabungan sebesar 30–40%.

Tekanan Keberlanjutan pada Formulasi Senyawa

Meningkatnya tekanan untuk menghilangkan zat terlarang—pemlastis tertentu, stabilisator berbasis timbal dalam PVC, penghambat api terhalogenasi—mendorong reformulasi senyawa kabel. Formulasi baru sering kali berperilaku berbeda dalam pengaduk karet dibandingkan senyawa yang digantikannya: viskositas lelehan lebih tinggi, interaksi polimer pengisi berbeda, siklus pencampuran lebih lama. Pengembang kompon kabel harus memvalidasi ulang siklus pencampuran pengaduk setiap kali formulasi berubah, sehingga menambah beban kerja rekayasa proses namun juga menciptakan peluang untuk mengoptimalkan konsumsi energi dan waktu siklus batch secara bersamaan.
