Bagaimana Saya Memperbaiki Mesin Pengaduk Adonan Kami yang Rusak (Dan Apa yang Saya Pelajari)

Jawaban Singkat: Rusak adonan Dapat Diperbaiki — Jika Anda Tahu Di Mana Mencarinya

Ketika mesin pengaduk kami rusak di tengah proses, reaksi pertama adalah panik. Kami memiliki materi di ruangan itu, tenggat waktu produksi, dan sama sekali tidak tahu apakah kami sedang mencari perbaikan dalam 20 menit atau menunggu suku cadang dalam dua minggu. Ternyata bukan keduanya. Sebagian besar kegagalan mesin pengaduk terbagi dalam tiga kategori: keausan mekanis, gangguan listrik, dan masalah terkait operator — dan sebagian besar masalah dapat diselesaikan di tempat tanpa mengembalikan seluruh unit ke produsen.

Artikel ini membahas apa yang sebenarnya terjadi pada mesin kami, cara kami mendiagnosisnya, apa saja perbaikan yang dilakukan, dan apa yang kami ubah setelahnya untuk mencegah hal serupa terjadi lagi. Jika alat pengaduk adonan Anda sedang tidak berfungsi, mulailah dengan bagian diagnostik. Jika Anda membaca ini sebelum masalah terjadi, tabel pemeliharaan di bagian akhir akan sepadan dengan waktu Anda.

Apa yang Terjadi: Bagaimana Mesin Pengaduk Kami Rusak

Ini dimulai dengan kebisingan. Sekitar empat puluh menit dalam siklus pencampuran standar, alat pengaduk mulai menghasilkan suara penggilingan yang berirama — bukan ledakan yang dahsyat, hanya nada logam-ke-logam yang rendah dan persisten yang tidak ada pada hari sebelumnya. Kami menghentikan proses batch, membersihkan material sebaik mungkin, dan mematikannya.

Pada inspeksi visual, tidak ada yang tampak salah. Bilah rotornya masih utuh. Dinding ruangan tidak terlihat retak. Sabuk penggerak berada dalam tegangan normal. Namun saat kami coba restart, motor hidup tetapi rotor tidak berputar. Gearbox telah disita.

Ini sebenarnya adalah salah satu mode kegagalan yang lebih umum pada pengaduk internal yang digunakan untuk peracikan karet dan polimer. Gearbox pada mesin pengaduk berada di antara motor dan poros rotor, mengurangi kecepatan dan melipatgandakan torsi. Ketika pelumasan gagal — baik karena level oli turun, oli menurun, atau segel membiarkan kontaminan masuk — roda gigi mulai bergerak dari logam ke logam. Jika Anda menangkapnya lebih awal, Anda akan mendapat suara gerinda. Jika Anda melewatkannya, Anda akan mendapatkan unit yang disita.

Dalam kasus kami, segel poros yang aus menyebabkan debu karet halus berpindah ke kotak roda gigi selama beberapa bulan. Minyak telah terkontaminasi dan kehilangan kekentalannya. Kami tidak menangkapnya karena pemeriksaan pemeliharaan kami tidak melihat kondisi oli — hanya level oli. Perbedaan itu penting, dan itu adalah sesuatu yang kami ubah segera setelah perbaikan.

Mendiagnosis Kegagalan Kneader: Mulai Dari Mana

Jika mesin pengaduk adonan Anda berhenti bekerja atau berperilaku tidak normal, tahan godaan untuk menghidupkannya kembali berulang kali. Begitulah masalah kecil menjadi besar. Sebaliknya, kerjakan diagnosis terstruktur sebelum menyentuh hal lain.

Langkah 1 — Cirikan Gejalanya

Sifat kegagalan memberi tahu Anda banyak hal tentang penyebabnya. Gunakan yang berikut ini sebagai kerangka awal:

• Motor berjalan, rotor tidak bergerak: Kemungkinan kerusakan pada girboks, kopling, atau kunci/alur pasak
• Motor tidak hidup: Periksa pasokan listrik, relai beban berlebih, pemutusan termal, atau kode kesalahan VFD
• Rotor berputar tetapi pencampurannya buruk: Bilah rotor aus, jarak bebas salah, atau masalah kontrol suhu
• Kebisingan yang tidak biasa selama pengoperasian: Keausan bantalan, benda asing di dalam ruang, atau kegagalan pelumasan
• Terlalu panas: Saluran pendingin tersumbat, sensor suhu rusak, atau gesekan berlebihan pada drive train
• Bahan bocor dari segel: Segel ujung atau segel ujung rotor aus, biasanya memerlukan penggantian terjadwal

Langkah 2 — Periksa Sisi Kelistrikan Terlebih Dahulu

Gangguan listrik seringkali lebih mudah dan murah untuk diperbaiki dibandingkan kerusakan mekanis, jadi hilangkan masalah tersebut terlebih dahulu. Periksa volume masuktage di ketiga fase — pengaduk yang bekerja pada dua fase akan membuat motor menjadi terlalu panas dan terhenti saat ada beban. Periksa pengaturan relai beban berlebih dan bandingkan dengan arus pelat nama motor. Cari kode kesalahan pada konverter frekuensi jika mesin menggunakannya. Dalam banyak kasus, apa yang tampak seperti kerusakan mekanis sebenarnya adalah perangkat perlindungan tersandung yang dapat diatur ulang hanya dengan menekan sebuah tombol.

Langkah 3 — Periksa Drive Train

Dengan daya terisolasi dan terkunci, coba putar poros rotor secara manual. Pada sebagian besar alat pengaduk adonan, Anda dapat menggunakan batang putar atau soket di ujung poros rotor. Jika poros tidak mau bergerak, masalahnya ada pada gearbox atau rotornya terjepit — mungkin karena material yang mengeras di dalam ruangan. Jika poros berputar bebas tetapi motor tidak menggerakkannya, masalahnya ada pada kopling antara motor dan girboks.

Langkah 4 — Periksa Pelumasan

Tarik sampel oli gearbox. Warnanya harus relatif jernih atau kuning tergantung pada jenis pelumasnya. Jika minyak berwarna hitam, seperti susu, atau memiliki partikel yang terlihat jelas, maka masalahnya adalah kontaminasi — bukan hanya level rendah. Minyak susu berarti masuknya air. Oli hitam dengan partikel logam berarti keausan gigi. Oli berwarna gelap dan kental dengan partikel karet berarti kegagalan segel, itulah yang kami temukan.

Perbaikan: Apa yang Sebenarnya Kami Lakukan untuk Memperbaiki Kneader

Setelah kami memastikan bahwa gearboxlah masalahnya, proses perbaikan dibagi menjadi lima tahap. Keseluruhan pekerjaan memakan waktu sekitar tiga hari termasuk pengadaan suku cadang, yang merupakan pekerjaan yang lebih cepat untuk pekerjaan gearbox — terutama karena kami memiliki hubungan yang wajar dengan pemasok industri lokal yang memiliki stok segel poros.

Tahap 1 — Kosongkan Ruangan

Sebelum melakukan pekerjaan mekanis, ruang pencampuran harus dibersihkan. Kami beruntung — materialnya belum sepenuhnya mengeras dan masih bisa dihilangkan secara manual dengan menggunakan panas pada dinding ruangan. Jika material telah mengeras sepenuhnya, pelepasannya bisa memakan waktu lebih lama daripada perbaikan sebenarnya. Inilah salah satu alasan mengapa bertindak cepat ketika Anda pertama kali menyadari gejalanya akan membuahkan hasil.

Tahap 2 — Kuras dan Siram Gearbox

Kami mengeringkan oli yang terkontaminasi sepenuhnya, lalu membilas gearbox dengan cairan pembilas ringan untuk menghilangkan sisa lumpur dan partikel. Langkah ini sering kali dilewati ketika orang sedang terburu-buru untuk kembali beroperasi, dan melewatkannya berarti Anda membuang oli baru ke lingkungan yang terkontaminasi. Lumpur tersebut akan mendegradasi minyak baru dalam beberapa minggu.

Tahap 3 — Ganti Segel Poros yang Rusak

Segel poros rotor yang aus adalah penyebab utama. Segel ini berada di antara ruang pengaduk dan rumah kotak roda gigi, mencegah material proses berpindah ke sistem pelumas. Pada mesin kami, segelnya adalah segel radial tipe bibir dengan permukaan kerja PTFE. Yang asli telah digunakan sekitar 4.200 jam — pabrikan merekomendasikan pemeriksaan pada jam 3.000 dan penggantian pada jam 5.000 atau jika ada tanda-tanda keausan, mana saja yang lebih dulu. Kami berada dalam kisaran tersebut di atas kertas, namun kondisi pengoperasian — senyawa abrasif, suhu tinggi — telah mempercepat keausan.

Penggantian segel pada mesin pengaduk internal bukanlah hal yang sepele. Poros rotor harus ditarik sebagian untuk mengakses rumah segel, yang berarti melepaskan kopling dan menopang poros dengan benar. Kami menggunakan titik pengangkatan perawatan alat berat itu sendiri dan perlengkapan penyangga poros yang dipinjam dari pabrik tetangga. Melakukan hal ini tanpa penyangga poros yang tepat berisiko merusak rumah bantalan.

Tahap 4 — Periksa dan Pasang Kembali

Dengan poros keluar sebagian, kami mengambil kesempatan ini untuk memeriksa bantalan rotor. Ini menunjukkan tanda-tanda awal terjadinya pitting pada balapan bagian dalam - belum kritis, tetapi perlu diperhatikan. Kami mencatatnya di log pemeliharaan dan menandainya untuk diganti pada jadwal penutupan berikutnya. Roda gigi itu sendiri, meskipun terkontaminasi oli, tidak menunjukkan tanda-tanda keausan melebihi pola keausan normal. Hal ini sebagian karena kami telah mengetahui masalahnya sebelum mesin bekerja cukup lama sehingga menyebabkan kerusakan gigi.

Tahap 5 — Isi Ulang, Run-In, dan Verifikasi

Kami mengisi ulang girboks dengan oli roda gigi yang ditentukan pabrikan — ISO VG 220 dalam kasus kami — hingga tanda level yang benar. Kemudian kami menjalankan mesin pengaduk tanpa muatan selama 30 menit sambil memantau suhu kotak roda gigi dan mendengarkan suara-suara yang tidak normal. Suhu stabil pada 52°C, yang berada dalam kisaran pengoperasian normal. Kami kemudian menjalankan uji batch pada 60% dari berat pengisian normal sebelum kembali ke produksi penuh.

Titik Kegagalan Kneader yang Umum dan Penyebabnya

Masalah kontaminasi gearbox kami tidaklah unik. Setelah berbicara dengan teknisi pemeliharaan di beberapa operasi peracikan lainnya, muncul pola mode kegagalan umum yang jelas. Tabel di bawah ini merangkum masalah yang paling sering dilaporkan pada alat pengaduk adonan internal, penyebab umumnya, dan apa saja yang biasanya dilakukan perbaikan.

Yang menonjol dalam tabel ini adalah itu setiap mode kegagalan yang tercantum dapat dicegah sepenuhnya atau sebagian . Tak satu pun darinya merupakan tindakan acak yang bersifat mekanis. Semuanya memiliki tanda-tanda awal – tanda-tanda yang muncul sebelum alat berat berhenti – dan sebagian besar dari tanda-tanda tersebut dapat diketahui melalui program pemeliharaan yang lebih dari sekedar inspeksi visual sederhana.

Memahami Kneader Internal: Mengapa Rusak Seperti Itu

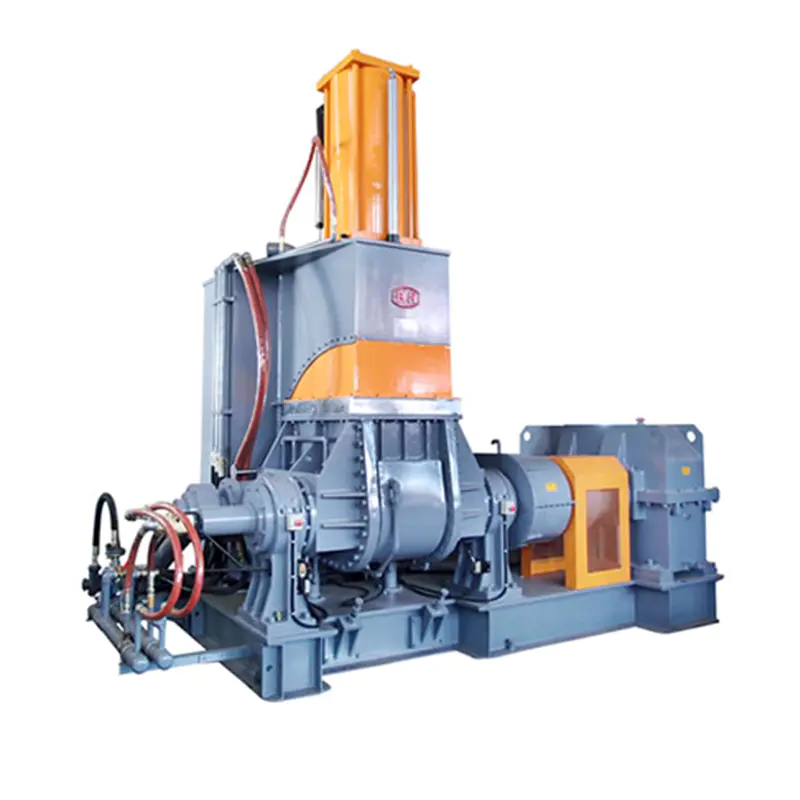

Untuk memelihara mesin pengaduk dengan benar, ada baiknya untuk memahami apa yang sebenarnya dilakukan mesin dan mengapa hal itu membuat komponen tertentu mengalami tekanan. Pengaduk adonan internal — kadang-kadang disebut mixer tipe Banbury atau sekadar mesin pengaduk adonan — bekerja dengan memutar dua rotor yang saling bertautan di dalam ruang pencampuran yang tertutup rapat. Material dimuat melalui ram atas, dikompresi, digeser antara bilah rotor dan dinding ruang, dan dihomogenisasi secara progresif.

Kekuatan yang terlibat sangat besar. Mesin pengaduk produksi yang mencampur kompon karet berisi karbon hitam mungkin beroperasi pada torsi melebihi 50.000 Nm pada poros rotor. Beban itu melewati langsung melalui gearbox. Gearbox pada pengaduk adonan bukanlah unit tugas ringan — ini adalah heliks industri berat atau roda gigi pacu dengan roda gigi besar yang diperkeras kotaknya — namun masih memiliki batas, dan batas tersebut ditentukan oleh kualitas pelumasan, kondisi bantalan, dan integritas segel.

Lingkungan termal menambah lapisan stres lainnya. Kneader biasanya beroperasi pada suhu ruang antara 60°C dan 180°C tergantung pada senyawanya. Beberapa proses berjalan lebih tinggi. Panas masuk ke dalam struktur mesin, mempengaruhi material seal, dan mempercepat degradasi pelumas. Oli kotak roda gigi yang bertahan selama 5.000 jam pada suhu 60°C mungkin akan terdegradasi dalam 2.500 jam jika suhu lingkungan di sekitar kotak roda gigi selalu 90°C.

Sistem penyegelan adalah jembatan antara lingkungan proses yang bersuhu tinggi dan terkontaminasi dan sistem penggerak yang bersih dan berpelumas. Ketika berhasil, Anda tidak pernah memikirkannya. Jika gagal, girboks akan menyusul segera setelahnya.

Apa yang Kami Ubah Setelah Kerusakan

Menjalankan kembali alat pengaduk adonan adalah langkah pertama. Memastikannya tidak rusak dengan cara yang sama lagi adalah langkah kedua. Kami melakukan empat perubahan spesifik pada pendekatan pemeliharaan, dan tidak ada perubahan yang memerlukan investasi besar.

Pemantauan Kondisi Oli Daripada Pemantauan Level

Kami menambahkan pemeriksaan kondisi oli sederhana ke dalam rutinitas perawatan mingguan. Hal ini melibatkan pengambilan sampel kecil dari titik pembuangan gearbox dan melakukan pemeriksaan visual — warna, kejernihan, keberadaan partikel atau busa. Dibutuhkan sekitar lima menit. Kami juga mengirimkan sampel untuk analisis laboratorium setiap enam bulan. Uji laboratorium memakan biaya sekitar €80 per sampel dan menunjukkan viskositas, tingkat kontaminasi, dan bilangan oksidasi. Itu adalah asuransi murah terhadap pembangunan kembali girboks senilai €15.000.

Interval Penggantian Segel yang Dikurangi untuk Kondisi Kami

Kami telah mengikuti interval standar pabrikan yaitu 5.000 jam untuk penggantian segel poros. Setelah perincian tersebut, kami berbicara dengan tim layanan OEM dan mengetahui bahwa untuk senyawa dengan muatan pengisi yang tinggi — yang menggambarkan sebagian besar dari apa yang kami jalankan — mereka merekomendasikan untuk menguranginya menjadi 3.000 jam. Kami memperbarui jadwal pemeliharaan kami sesuai dengan itu. Segelnya sendiri berharga sekitar €120 per buah. Menggantinya secara proaktif hanya membutuhkan sedikit biaya jika terjadi kegagalan kotak roda gigi yang disebabkan oleh kontaminasi.

Tren Suhu di Gearbox

Kami menambahkan pemeriksaan termometer inframerah murah ke putaran operator harian. Suhu permukaan gearbox dicatat setiap pagi. Suhu dasar kami dalam pengoperasian normal adalah 48–55°C. Jika suhu melebihi 65°C tanpa penjelasan yang jelas (misalnya suhu udara yang luar biasa panas), hal ini akan memicu penyelidikan sebelum menjadi kegagalan. Tren sederhana semacam ini mengatasi masalah pelumasan sejak dini — pelumas yang rusak akan kehilangan efisiensi termal dan girboks menjadi lebih panas.

Stocking Suku Cadang untuk Kneader

Salah satu hal yang memperpanjang waktu henti kami adalah menunggu segel poros tiba. Kami sekarang menyimpan satu set segel ujung rotor, satu segel poros per rotor, dan satu elemen kopling motor di rak. Nilai total suku cadang di bawah €500. Bagian-bagiannya memakan ruang rak kecil. Namun dengan menyediakannya berarti jika kegagalan yang sama terjadi besok, kami akan kembali dalam satu hari, bukan tiga hari.

Jadwal Perawatan Preventif untuk Mesin Pengaduk Adonan

Berdasarkan pengalaman dan percakapan kami dengan operator lain, jadwal berikut merupakan dasar praktis untuk memelihara mesin pengaduk internal dalam penggunaan produksi berkelanjutan. Sesuaikan interval berdasarkan jenis kompon, jam pengoperasian per hari, dan kondisi lingkungan.

Kapan Harus Menghubungi Spesialis Daripada Memperbaikinya Sendiri

Tidak semua perbaikan mesin pengaduk berada dalam lingkup pemeliharaan internal. Mengetahui di mana letak garis tersebut dapat menyelamatkan Anda dari memperburuk masalah.

Pekerjaan internal umumnya sesuai untuk: penggantian segel jika prosedurnya didokumentasikan, penggantian oli dan pemantauan kondisi, penggantian elemen kopling, diagnosis gangguan listrik, dan inspeksi dasar rotor dengan ruang terbuka.

Keterlibatan spesialis disarankan untuk: pembongkaran kotak roda gigi dan pemeriksaan roda gigi selain pengambilan sampel oli, pelepasan rotor dan penggantian bantalan, pemeriksaan dinding ruang untuk mengetahui adanya keausan atau retak, pengukuran dan koreksi keselarasan setelah penggantian komponen utama, dan situasi apa pun di mana mode kegagalan tidak jelas setelah diagnosis menyeluruh di lokasi.

Beberapa produsen pengaduk adonan menawarkan kontrak servis yang mencakup inspeksi spesialis berkala. Hal ini sebanding dengan biaya mesin yang menjalankan tiga shift dalam produksi berkelanjutan, karena waktu henti yang tidak direncanakan sangatlah mahal. Untuk mesin yang menjalankan satu shift dengan jangka waktu pemeliharaan mingguan yang terencana, program internal yang kuat biasanya sudah cukup.

Satu hal yang perlu diperhatikan: jika mesin Anda tidak bergaransi dan Anda harus memilih antara perbaikan besar dan penggantian, dapatkan penilaian yang tepat sebelum memutuskan. Alat pengaduk adonan yang dirawat dengan baik dapat berfungsi dengan baik selama 20–30 tahun. Mesin yang terbengkalai dan menimbulkan masalah pada girboks, bantalan, dan sistem rotor secara bersamaan mungkin membutuhkan biaya perbaikan yang lebih besar daripada manfaatnya — namun penilaian tersebut perlu dilakukan oleh seseorang yang benar-benar telah memeriksa mesin tersebut, bukan memperkirakannya dari jarak jauh.

Pelajaran dari Perincian Kneader Kami — Dirangkum

Melewati proses kerusakan dan perbaikan memang tidak menyenangkan, namun hal ini menghasilkan kejelasan tentang kesalahan apa yang kami lakukan dan apa yang perlu diubah. Jika ada versi singkat dari semua yang di atas, ini dia:

• Memeriksa level oli tidak sama dengan memeriksa kondisi oli — keduanya penting dan kondisinya lebih penting
• Interval penggantian segel dari pabrikan adalah untuk kondisi standar; senyawa agresif atau suhu tinggi memerlukan interval yang lebih pendek
• Tren suhu menangkap masalah yang berkembang sebelum menjadi kegagalan
• Menyimpan suku cadang penting dalam jumlah kecil akan mengurangi waktu henti secara signifikan ketika terjadi kesalahan
• Menindaklanjuti tanda-tanda peringatan dini – kebisingan, kenaikan suhu, kebocoran visual – selalu lebih murah daripada menunggu kerusakan total

Pengaduk adonan kini telah berjalan selama tujuh bulan sejak perbaikan dan tidak ada masalah lebih lanjut. Perubahan perawatan yang kami lakukan tidak rumit atau mahal. Hal ini lebih menyeluruh dibandingkan apa yang kami lakukan sebelumnya — dan jika dipikir-pikir, kesenjangan antara "menyeluruh" dan "memadai" adalah sumber masalah selama ini.
